Схема УКВ-FM радиоприемника на КХА058
Во многих населенных пунктах сейчас свертывают проводное радиовещание по причине экономической невыгодности и абонентские громкоговорители превращаются в ненужный хлам «Оживить» такой громкоговоритель, в котором есть только динамик и переходной трансформатор, можно установив в его корпус небольшую плату на которой собран простой радиоприемник на микросборке КХА058.
Микросборка КХА058 представляет собой пластинку из керамики, с одного ряда которой расположено 19 выводов. На этой пластинке смонтирована безкорпусная микросхема, безкорпусные резисторы и конденсаторы. Затем, пластинка на заводе-изготовителе залита компаундом, обычно, красного цвета. В общем, выглядит как прямоугольная расческа, с одной стороны гладкая, а с другой бесформенная.
С гладкой стороны проставлена маркировка и метка, показывающая у какого края первый вывод. Стоит КХА058 обычно столько же, сколько и К174ХА34, К174ХА42, но для сборки УКВ-ЧМ приемника требует значительно меньше внешних деталей.
Антенна — кусок монтажного провода, длиной около двух метров. Чем длиннее антенна, тем лучше будет прием. Сигнал от антенны на вход микросхемы поступает через конденсатор С8. Входного контура нет, да он здесь и не нужен. Единственный контур, — гетеродинный, он состоит из катушки L1, конденсатора С2 и варикапа VD1.
Варикап, это такой диод, у которого ярко выражен эффект барьерной емкости, которая к тому же меняется в зависимости от величины приложенного к нему обратного напряжения. Получается, как-бы, переменный конденсатор, емкость которого можно менять, меняя на нем обратное напряжение при помощи переменного резистора R2. Этот резистор и служит органом настройки.
Такой способ настройки называется электронной настройкой, его преимущество в том, что орган настройки, в данном случае переменный резистор, может быть расположен далеко от контура. И такие дестабилизирующие факторы, как, например, влияние емкости рук, на контур оказывают минимальное воздействие.
Низкочастотный сигнал снимается с 15-го вывода микросборки А1. Резистор R4 служит нагрузкой предварительного УЗЧ, который есть в микросхеме, и регулятором громкости, с которого низкочастотный сигнал поступает на оконечный УНЧ, выполненный на транзисторе VT1.В коллекторной цепи VT1 включена первичная обмотка трансформатора Т1 В качестве трансформатора Т1 и динамика В1 используется трансформатор и динамик от абонентского громкоговорителя («радиоточки»).
В коллекторную цепь транзистора включена высокоомная обмотка трансформатора, то есть, та, которая в «радиоточке» подключалась к радиосети. А динамик подключен к вторичной, низкоомной обмотке (так же, как в «радиоточке»). То есть, отпаивать динамик от трансформатора не нужно, — оставить как есть, а обмотку трансформатора, которая шла к радиосети подключить в коллекторную цепь VT1.
Однокаскадный усилитель на VT1 с трансформаторным выходом обеспечивает мощность около 0.05W Это конечно мало, но для прослушивания радио с нормальной громкостью вполне достаточно.
Питается приемник от сетевого адаптера для питания портативной аппаратуры или игровых приставок типа «Денди». Источник питания подключается через разъем Х1 Диод VD2 служит для того, чтобы защитить схему от случайного неправильного подключения питания.
Без этого диода, если перепутать полярность подключения источника питания, может выйти из строя микросборка или транзистор, а так, диод просто закроется и не даст неправильно подключенному напряжению пройти на схему Поэтому, если перепутаете полярность, приемник не испортится, а просто не будет работать, пока не включите правильно.

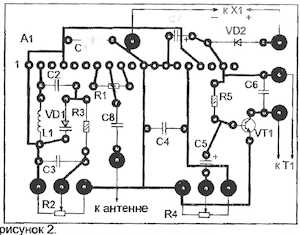

Большинство деталей смонтировано на печатной плате, схематически изображенной на рисунке 2. Плата сделана из фольгированного стеклотекстолита. Дорожки расположены только с одной стороны, а вторая сторона, если текстолит был с двух сторонней фольгировкой, протравлена полностью.
Переменные резисторы R2 и R4 могут быть любого типа, их можно как расположить на плате (если размер резисторов позволит), так и установить на передней или верхней панели корпуса «радиоточки», а затем, соединить с платой проводами. Отдельные провода от платы идут к звуковому трансформатору «радиоточки» и к разъему Х1, который нужно установить где-нибудь на корпусе «радиоточки».
Выключателя питания нет, — если радиоприемником не пользуются можно просто уменьшить громкость до нуля резистором R4 или вынуть сетевой адаптер из электророзетки. От числа витков катушки L1 зависит то, в каком диапазоне будет работать приемник. Для диапазона 65..84 МГц она должна содержать 7 витков, а для диапазона 88… 108 МГц — 3 витка.
Катушка безкаркасная, внутренним диаметром 4 мм. Можно в качестве оправки при намотке использовать хвостовик сверла диаметром 3,8-4,2 мм Намотать на нем катушку, сформовать, зачистить и облудить выводы, а затем из получившейся «пружинки» вытащить сверло. Катушку наматывают медным намоточным проводом диаметром 0,43…0,61 мм.
Налаживание несложно если все детали исправны и нет ошибок в монтаже приемник начинает работать сразу. Нужно подключить антенну и установив R4 в положение максимальной громкости (верхнее, по схеме, положение), очень медленно поворачивая вал R2 «поймать» какую-нибудь радиостанцию.
Приемник должен принимать практически все местный УКВ-ЧМ радиостанции, работающие в диапазоне, на который он сделан. Если диапазон окажется смещенным, а часть радиостанций за его пределами, — его можно подогнать подстройкой L1 путем растягивания или сжимания катушки.
Добиться оптимального качества звучания (наибольшая громкость при наименьших искажениях) можно точным подбором сопротивления R5 в пределах 20-100 kOм.
