Схема радиоприемника на TDA7227

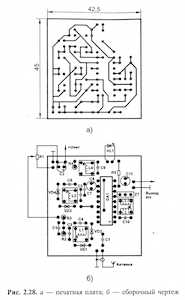

Принципиальная электрическая схема приемника, построенного с применением элементов электронной настройки, приведена на рис. 2.27, печатная плата изображена на рис. 2.28, вид со стороны элементов — на рис. 2.28, б.

Катушки L1 и L2 намотаны виток к витку на каркасах диаметром 5 мм. Катушка L1 - 5 витков, L2 - 6 витков проводом ПЭВ-2 диаметром 0,4-0,5 мм. После намотки витки желательно пропитать парафином. Катушки имеют латунные подстроечные сердечники длиной 5-6 мм с резьбой М4., L3.1 содержит 12 витков, L3.2 — 1 виток провода ПЭВ-2 диаметром 0,1—0,12 мм. Катушка L4 имеет 16 витков того же провода. Настройка приемника производится по типовой методике с той разницей, что при настройке преселектора уровень сигнала удобнее контролировать не на слух, а по максимуму свечения индикатора точной настройки.

Приемник собран с применением широко распространенных конденсаторов К10-17, К50-35, К50-68 или аналогичных. Резисторы типа МЛТ-0,125 или С2-33.

После изготовления приемник желательно поместить в жестяной экран, вывести с помощью проводников выводы питания, антенны, резистора настройки и низкочастотного выхода.

Чтобы перестроить приемник на отечественный диапазон, достаточно вывернуть латунные сердечники и поставить на их место такие же по размеру готовые сердечники из феррита 13ВЧ. Настраивать тракт ПЧ и частотный детектор, естественно, уже не требуется.
