Схема люстры Чижевского

В качестве повышающего применен трансформатор строчной развертки ТВС-110ПЦ15 от цветного телевизора. Резисторы МЛТ, конденсатор С1 - К78-2 на напряжение 1000 В, так как он работает на переменном напряжении без постоянной составляющей, С2 - ПОВ.

В качестве высоковольтного выпрямителя применен умножитель напряжения УНЭ/27-1,3, включенный "наоборот" - высоковольтным выводом (+) к трансформатору Т1, а вывод +F является выходом выпрямителя. Умножитель напряжения А1 требует доработки - она сводится к установке дополнительного вывода для подключения конденсатора С2.

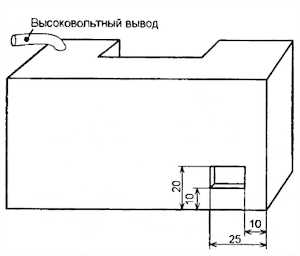

Для этого на плоской стороне умножителя (рис. 2) остро заточенным жалом паяльника мощностью 40…65 Вт выбирается углубление. Сначала в пластиковом корпусе вырезают окно размерами 10×15 мм, а затем легким нажатием горячего паяльника с небольшим покачиванием удаляют компаунд, которым залиты детали умножителя.

Он удаляется легко, в виде стружек, но при этом выделяется едкий дым, поэтому эту работу необходимо делать с вытяжной вентиляцией или на открытом воздухе. На глубине 3…5 мм расположен вывод анода диода. Можно вырезать углубление в компаунде и фрезой, но при этом существует риск повреждения вывода. К этому выводу припаивают конденсатор С2, а место пайки и углубление заливают термоклеем, им же (толщиной около 5 мм) покрывают и неиспользуемые выводы умножителя, а также приклеивают конденсатор С2 к корпусу умножителя напряжения.

Налаживание блока питания (при необходимости) заключается в подборке емкости конденсатора С1 до получения требуемого выходного напряжения. Делать это желательно с подключенной нагрузкой, т. е. с "люстрой Чижевского" - излучателем аэроионов.

Напряжение желательно контролировать киловольтметром, при этом должны отсутствовать запах озона и высоковольтные разряды, воспринимаемые на слух, как щелчки.

Выходное напряжение снижают уменьшением емкости конденсатора С1. Проще всего это сделать, включив последовательно с установленным конденсатором дополнительный емкостью 0,22… 1 мкФ на напряжение не менее 400 В.

Для повышения выходного напряжения параллельно конденсатору С1 можно подключать дополнительные конденсаторы емкостью 0,01…0,1 мкФ на номинальное напряжение не менее 1000 В.

Все детали устройства крепят на пластине из стеклотекстолита размерами 100×100 и толщиной 2 мм, соединения делают отрезками изолированного провода. Пластину устанавливают в пластмассовый корпус подходящих размеров.

Техника безопасности: не прикасаться к излучателям во время работы "люстры Чижевского"!
