Схема генератора видеоимпульсов

Технические характеристики генератора:

1. длительность генерируемых импульсов — 20нc…2 мкc
2. частота повторения импульсов — 1…4 кГц
3. амплитуда отрицательных импульсов на первом выходе — 5 В
4. напряжение питания — +6…20 В
5. амплитуда отрицательных импульсов на третьем выходе — 0…15 В
6. амплитуда положительных импульсов на четвертом выходе — 0…15 В спад вершины импульса на третьем и четвертом выходах, обусловленный наличием в схеме фазоинвертора.
7. при длительности 2 мкc, не более — 2%

Генераторы видеоимпульсов находят применение при разработке сверхширокополосных радиосистем, в импульсной радиолокации, в модуляторах лазерного излучения . Для этих целей может быть использован генератор, принципиальная схема которого приведена на рис.1.

Генератор состоит из синтезатора на микросхеме DD2, формирователя последовательности импульсов на микросхеме DD1, драйвера на микросхеме DD3.

Синтезатор на микросхеме DD2 формирует последовательность импульсов прямоугольной формы со скважностью равной двум (меандр), частота повторения которых определяется номиналом конденсатора С1 и положением движка потенциометра R6 и является частотой повторения импульсов на выходах генератора.

Формирователь последовательности импульсов на микросхеме DD1 формирует импульсы заданной длительности, определяемой номиналом конденсатора С6 и положением движка потенциометра R8.

Драйвер верхнего уровня на микросхеме DD3 формирует мощные импульсы положительной полярности, амплитуда которых, при нагрузке более 30 Ом, неизменна и составляет величину: En — Uoct, где Еn — напряжение питания;

Uoct — напряжение равное 5 В.

Для расширения функциональных возможностей генератора на его выходе установлен фазоинвертор, обозначенный на рис. 1 как Тр, который инвертирует сигнал с выхода драйвера и формирует импульс отрицательной полярности. Фазоинвертор выполнен на ферритовом сердечнике М2000НМ К20х10×5 с использованием длинной линии с волновым сопротивлением 50 Ом и длиной 45 см. Длинная линия трансформатора изготовлена из двух скрученных изолированных проводов диаметром 0,35 мм.

Амплитуда импульсов отрицательной полярности, снимаемых с первого выхода генератора, равна 5 В при длительности фронта импульсов 2 нc. Со второго выхода снимаются синхроимпульсы, необходимые для синхронизации регистрирующей аппаратуры. Амплитуда импульсов отрицательной и положительной полярности, снимаемых с третьего и четвертого выходов генератора, плавно регулируется потенциометрами R11 и R12.

При работе на активную нагрузку длительность фронта импульсов составляет 12 нc. Длительность фронта импульсов остается неизменной при работе на емкостную нагрузку до 500 пФ. Однако в этом случае необходимо потенциометры R11 и R12 установить в режим максимального коэффициента передачи и требуемую амплитуду импульсов формировать изменением напряжений питания генератора.

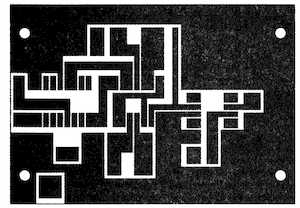

Печатная плата размером 100×70 мм изготавливается из фольгированного с двух сторон стеклотекстолита толщиной 2…2,5 мм. Пунктирными линиями обозначены места металлизации торцов, что может быть сделано с помощью металлической фольги, которая припаивается к нижней и верхней части платы. Металлизация необходима для устранения паразитных резонансов и заземления нужных участков печатной платы.
