Расчет одно транзисторных усилителей в TransistorAmp

Программа TransistorAmp распространяется бесплатно, с помощью данного софта легко, а главное быстро спроектировать усилитель на 1-ом биполярном транзисторе для необходимых вам задач. В базе программы имеется поддержка нескольких тысяч транзисторов, в том числе имеются германиевые транзисторы (правда все импортные).

TransistorAmp 1.1

Чтобы рассчитать параметры для усилителя на одном транзисторе, достаточно ввести данные о желаемых характеристиках усилителя и выбрать имеющийся в наличии транзистор в базе программы, далее нажать "OK" и по бокам от схемы будут выведены номиналы деталей для построения необходимого усилителя.

Также можно сохранить проект как веб страницу и распечатать схему из браузера.

TransistorAmp работает во всех версиях Windows.

Схема усилителя с общей базой

Схема с общей базой имеет низкий входной импеданс и средний выходной импеданс, который в значительной степени определяется коллекторным резистором R2.

Текущее усиление немного ниже единицы. Из-за низкого входного импеданса схема с общей базой является приемлемой в качестве схемы токового повторителя, то есть преобразователя тока.

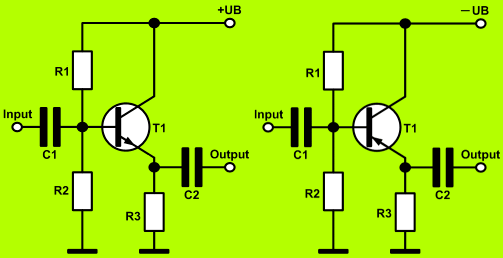

Схема усилителя с общим коллектором

Схема с общим коллектором имеет высокий входной импеданс и низкий выходной импеданс.

Усиление напряжения немного ниже единицы. Схема с общим коллектором подходит в качестве управляющей для подключения нагрузкой с низким импедансом.

Схема усилителя с общим эмиттером

Схема с общим эмиттером представляет собой транзисторный усилитель с усилением по напряжению и по току.

Такой усилитель имеет средний входной импеданс и средний выходной импеданс.

Эта схема предлагает наибольшее усиление мощности из трех основных схем транзисторных усилителей. Такая схема часто используется в качестве усилителя в аудиосистемах или радиочастотных цепях.

Сайт программы en.transistoramp.de

Скачать с сайта transistoramp.zip
