Схема регулируемого блока питания для на TLC2272

Выходное напряжение плавно регулируется от 0 до 30 В. Блок питания имеет плавную регулировку ограничения по току.

Схемотехническое решение несложно, данный блок питания может изготовить начинающий радиолюбитель.

Принципиальная схема блока питания приведена на рис. 1. Выпрямленное напряжение +38 В, после конденсатора С1, подается на регулирующий транзистор VT2 и транзистор VT1. На транзисторе VT1, диоде VD2, конденсаторе С2 и резисторах R1, R2, R3 собран стабилизатор, который используется для питания микросхемы DA1. Диод VD2 представляет собой трехвыводной, регулируемый, параллельный стабилизатор напряжения.

На выходе стабилизатора резистором R2 устанавливается напряжение +6,5 В, т.к. предельное питающее напряжение микросхемы DA1 составляет VDD = 8 В. На операционном усилителе DA1.1 TLC2272 собрана регулирующая часть напряжения блока питания. Резистором R14 регулируется выходное напряжение блока питания. На один из контактов резистора R14 подается опорное напряжение, равное 2,5 В. Точность данного напряжения, в небольших пределах, устанавливается подбором резистора R9.

Через резистор R15 регулируемое резистором R14 напряжение подается на вход 3 операционного усилителя DA1.1. Через данный операционный усилитель производится обработка выходного напряжения блока питания. Резистором R11 регулируется верхний предел выходного напряжения. Как уже говорилось, микросхема DA1 питается однополярным напряжением 6,5 В. И, тем не менее, на выходе блока питания удалось получить выходное напряжение, равное 0 В.

На микросхеме DA1.2 построен узел защиты блока питания по току и от КЗ. Таких схемотехнических решений узлов защиты было описано множество в различной радиолюбительской литературе и поэтому подробно не рассматривается.

В авторском варианте ток можно регулировать от 0 до 3 А. Цепочка R10 и VD4 используется как индикатор перегрузки по току и КЗ.

Наладка схемы

Налаживание блока начинают с подачи напряжения +37.. .38 В на конденсатор С1. С помощью резистора R2 выставляют на коллекторе VT1 напряжение +6,5 В. Микросхему DA1 в панельку не вставляют. После того, как на ножке 8 панельки DA1 установлено выходное напряжение +6,5 В, выключают питание и вставляют в панельку микросхему.

После включают питание и, если напряжение на ножке 8 DA1 отличается от +6,5 В, производят его подстройку. Движок резистора R14 должен быть выведен на 0, т.е. в нижнее по схеме положение. После установки напряжения питания микросхемы устанавливают опорное напряжение л 2.5 В на верхнем выводе переменного резистора R14.

Если оно отличается от указанного в схеме, подбирают номинал резистора R9. После этого движок резистора R14 переводят в верхнее положение и подстроенным резистором R11 устанавливают верхний предел выходного напряжения +30 В. Выходное нижнее напряжение без резистора R16 равно 3,3 мВ, что не сказывается на показании цифрового индикатора и показания равны 0 В. Если между ножками 1 и 2 микросхемы DA1.1 включить резистор 1,3 МОм, то нижний предел выходного напряжения уменьшится до 0,3 мВ.

Контактные площадки для резистора R16 в печатной плате предусмотрены. Затем подключают реостатное сопротивление в нагрузку и проверяют параметры узла защиты. При необходимости подбирают резисторы R6 и R8. Печатная плата, детали

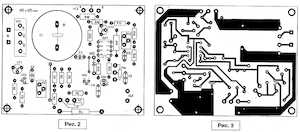

Блок питания собран на печатной плате размером 85×65 мм. Печатная плата приведена на рис. 2 и рис. 3.

VD2, VD3-KPU2EH19, вместо транзистора VT2 TIP147 можно использовать отечественный транзистор КТ825, VT3 — BD139, BD140, VT1 — любой кремниевый малой или средней мощности транзистор с напряжением Uk не менее 50 В. Подстроечные резисторы R2 и R11 — из серии СП5. Силовой трансформатор можно применить мощностью 100… 160 Вт. Резистор R16 — с характеристикой ТК не хуже 30 ррт/°С и должен быть либо проволочного, либо металло фольгированного типа.

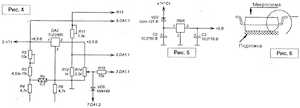

Узел опорного напряжения на VD3 можно заменить узлом на микросхеме TLE2425 — 2,5 В. Входное напряжение данной микросхемы может варьироваться от 4 до 40 В. Выходное напряжение стабильно — 2,5 В (рис. 4). Во время настройки вместо микросхемы TLC2272 (см. стр. 69) экспериментально была применена микросхема TLC2262. Все параметры остались равными заданным, отклонений режимов не наблюдалось.

При испытаниях данной конструкции на питание микросхемы подавалось не 6,5 В, а 5 В. При этом резистор R9 = 1,6 кОм. Узел питания микросхемы был заменен узлом, показанным на рис. 5.

Если микросхема TLC2272 не в корпусе DIP-8, a SOIC-8, то можно поступить следующим образом, не переделывая печатной платы. Из изолированного материала готовится подложка -прямоугольник размером 20×5 мм. На данный прямоугольник клеем "Момент" приклеивается "лапками кверху", т.е. вверх ногами, микросхема. Расположение микросхемы на подложке показано на рис. 6.

После чего получившийся "бутерброд" приклеивают все тем же клеем, на обратной стороне печатной платы предварительно удалив панельку DIP-8 (если она впаивалась). Подложку с микросхемой приклеивают, располагая равномерно между контактными площадками микросхемы на печатной плате.

Ножка 1 микросхемы должна быть напротив контактной площадки, принадлежащей ножке 1 микросхемы DA1, или сдвинута чуть ниже. После этой операции, с помощью гибких проводников и паяльника, соединяем ножки микросхемы и контактные площадки на печатной плате.

Радиолюбителями было собрано несколько экземпляров данных блоков питания. Все они начинали работать сразу и показали заданные результаты.

При разработке конструкции учитывалась недорогая база и минимум деталей, простота в налаживании и обращении, а также выходные параметры, наиболее приемлемые среди радиолюбителей,
