Схема пробник-генератора 3Ч для проверки акустических излучателей
Предлагаемый пробник вырабатывает синусоидальные колебания частотой от 20 Гц до 20 кГц.
Этот диапазон разбит на три поддиапазона: 20...200 Гц, 0,2...2 и 2...20 кГц.
Выходное напряжение — 1 В.
Схема прибора показана на рис. 1. Его основа — генератор, собранный на специализированной микросхеме TDA7052A (DA1). Она представляет собой мостовой усилитель 34 с рабочим диапазоном частот 20..300 000 Гц (на уровне -1 дБ), коэффициентом усиления 34,5...36,5 дБ и максимальной выходной мощностью 1,25 Вт на нагрузке сопротивлением 8 Ом.
Особенность микросхемы — наличие встроенного узла электронной регулировки усиления. Изменяя напряжение на входе VC (вывод 4) DA1 в интервале от 1,3 до 0,4 В или сопротивление включенного между этим входом и общим проводом резистора от 1 МОм до 0, можно регулировать коэффициент передачи усилителя от +30 до -60 дБ.
Частота генерации определяется RC-цепью (пассивный полосовой фильтр), состоящей из коммутируемых переключателем SA1 конденсаторов С1— СЗ, С6—С8, сдвоенного переменного резистора R1 и постоянных резисторов R2, R3. Она включена в цепь положительной обратной связи, охватывающей микросхему DA1.
Истоковый повторитель на полевом транзисторе VT1 согласует высокое выходное сопротивление этой RC-цепи с входным сопротивлением усилителя 34. Нужный поддиапазон частот выбирают переключателем SA1, плавно частоту изменяют переменным резистором R1.
На транзисторе VT2 собрана система автоматического регулирования выходного напряжения. Сразу после включения питания этот транзистор закрыт, сопротивление его участка коллектор-эмиттер велико, поэтому коэффициент передачи усилителя 3Ч на микросхеме DA1 максимален, и устройство самовозбуждается.
Положительная полуволна выходного напряжения открывает транзистор VT2, сопротивление его участка коллектор—эмиттер уменьшается, а это приводит к уменьшению коэффициента усиления усилителя и стабилизации выходного напряжения, которое устанавливают подстроечным резистором R7. Светодиод HL1 — индикатор включения питающего напряжения, резистор R6 ограничивает ток через него.

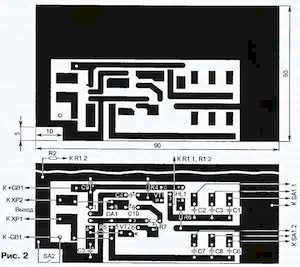

Все детали устанавливают на плате (рис. 2) из односторонне фольгированного стеклотекстолита толщиной 1... 1,5 мм. Монтаж ведут на стороне печатных проводников.
Плата рассчитана на применение постоянных резисторов Р1-4, МЛТ, С2-23, подстроечного СПЗ-19а, оксидных конденсаторов серии ТК фирмы Jamicon (С4, С5, С9, С10) и керамических К10-17 (остальные). Конденсаторы С и С6, С2 и С7, СЗ и С8 желательно подобрать попарно с разницей в емкости не более 5 %.
Сдвоенный переменный резистор R1 — движковый СПЗ-236 (ход движка — 60 мм). Переключатели также движковые: SA1 — на три положения и два направления (например, SP112-DP3T, SLF-2301-7R), SA2 — на два положения и одно направление (например, SPDT 1101M1S3ZQE2).
Вместо транзистора КП303Е можно применить КП303Г, КП303Д, КП307А, КП307Б, а вместо КТ342АМ — любой транзистор серий КТ342, КТ3102.
Питать пробник можно от внешнего (сетевого) стабилизированного источника напряжением 4,5...12 В, но в этом случае следует применить конденсаторы С9 и С10 с номинальным напряжением не менее 16 В, а на одной из стенок корпуса установить разъемный соединитель.
Налаживание устройства сводится к установке подстроечным резистором R7 выходного напряжения 1 В. Затем проверяют стабильность этого напряжения во всем диапазоне частот и при необходимости градуируют шкалу переменного резистора R1.
Для того чтобы использовать устройство как лабораторный генератор сигналов, к выводу 8 микросхемы DA1 подключают еще одну последовательную RC-цепь, аналогичную R7C10 и составленную из оксидного конденсатора емкостью 470 мкФ (с номинальным напряжением не ниже напряжения питания) и переменного резистора сопротивлением 100 Ом. Регулируемое выходное напряжение (относительно общего провода) снимают с его движка.
