Схема дискретного регулятора мощности

Этот регулятор можно применить для изменения мощности накальных приборов: плита, паяльник, утюг, лампа, ТЭНы комнатных нагревателей.

От ранее известных , предлагаемый регулятор мощности отличается простотой и надежностью. Кроме этого коммутатор не создает помех, так как его переключение происходит при переходе сетевого напряжения вблизи нуля.

Принцип работы регулятора заключается в том, что на нагрузку подается полупериод сетевого напряжения через выбранное число пропущенных полупериодов.

Принципиальная схема регулятора показана на рис. 1.42. Диодный мост VD1 выпрямляет сетевое напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра С2, образуют источник питания 9… 10 В для микросхемы DD1 и транзистора VT1.

Выпрямленные положительные полупериоды напряжения проходят через конденсатор С1 и стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С микросхемы DDI поступают импульсы с частотой 100 Гц.

Если переключатель SA1 подключен к выводу 2 микросхемы, то на базе транзистора VT1 будет постоянно присутствовать уровень лог. 1. Это происходит потому, что импульс обнуления микросхемы настолько короткий, что микросхема успевает перезапуститься от того же импульса.

На выводе 3 установится уровень лог. 1. Тиристор VS1 будет открыт и на нагрузке выделяется вся мощность. Во всех последующих положениях переключателя SA1 на выводе 3 микросхемы будет проходить один импульс через 2—9 импульсов. При дальнейших переключениях перезапуск микросхемы от того же импульса происходит не у всех экземпляров микросхем. Хотя в большинстве случаев это есть.

Если учесть, что микросхема К561ИЕ8 представляет собой десятичный счетчик с позиционным дешифратором на выходе, то уровень лог. 1 будет последовательно появляться на всех выходах от 0 до 9. Однако, если переключатель установлен на 5 выходе (выв. 1), то счет будет происходить только до 5.

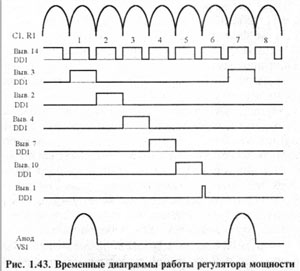

При прохождении импульсом выхода 5 счетчик обнулится. Начнется счет с нуля, а на выводе 3 появится уровень лог. 1 на время одного полупериода. На это время открывается транзистор и тиристор — один полупериод проходит в нагрузку. Это хорошо видно из диаграммы, показанной на рис. 1.43.

Если необходимо иметь еще меньшую мощность нагрузки, достаточно поставить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей.
