Программатор для микроконтроллеров фирмы Atmel на LPT порт

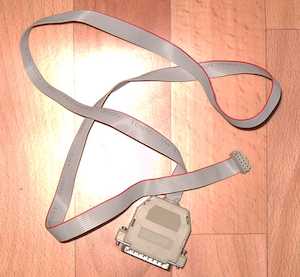

Плата программатора размещается в корпусе разъема DB-25M. Существует две модификации корпусов этого разъема. Удобнее использовать пластмассовый корпус на защелках: в нем легко размещается печатная плата с микросхемой DDI. Для программирования микроконтроллеров AVR длина кабеля может достигать одного метра.

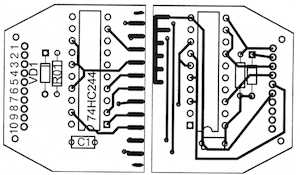

На Рис. показаны две стороны платы программатора.

Плата вдвигается между двумя рядами контактов разъема DB-25M, затем дорожки платы припаиваются к накрывающим их контактам разъема. Со стороны монтажа некоторые контакты разъема могут достать до ближайшей горизонтальной дорожки, в таком случае эти контакты надо предварительно укоротить.

Питание программатора подается через контакт 2 (линия Vdd, напряжение +5 В) и контакт 6 (линия GND, общий провод) разъема IDC-10 от внешнего источника напряжения, питающего также и программируемый микроконтроллер.
