Схема микрофонного усилителя

Простой, малошумящий, рассчитанный на подключение электретного микрофона, с однополярным питанием микрофонный усилитель может найти различное применение, например, для измерения АЧХ.

Схема электрическая принципиальная устройства приведена на рис. 1.

Микрофонный капсюль ВА1 -типа WM-61A (Panasonic).

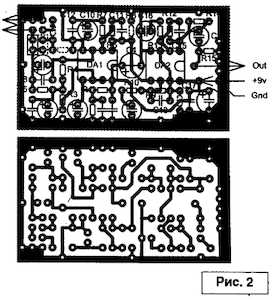

На рис. 2 показан рисунок печатной платы и разводка со стороны монтажа. Размеры печатной платы: 53,75×31,25 мм.

Вполне можно обойтись одним операционным усилителем, убрав из схемы DA2. Для этого необходимо увеличить коэффициент усиления первого каскада, выполненного на DA1.1. Коэффициент усиления первого каскада определяется соотношением резисторов R6 и R7. Сопротивление резистора R7 нужно будет увеличить до 100… 150 кОм.

Первый каскад с меньшим коэффициентом усиления меньше шумит. Именно этим соображением я и руководствовался, намеренно усложняя схему.

Коэффициент усиления схемы достаточен для того, чтобы подключать выход микрофонного усилителя к линейному входу звуковой карты.
