С каждым годом все дороже традиционные виды приманок для ловли рыб: каши, дерки и т. п.

Выход из положения есть, это — применение электронных приманок. В одно время они были популярными, но потом интерес к ним постепенно пропал.

Предлагаю испытанную схему электронной приманки. Крупная рыба плывет на звуки низкой частоты, которые издаются в водоеме мелкими рачками. Стайка мелкой рыбы при кормежке издает звуки более высокой частоты, на звук которой тоже собирается более крупная рыба. Диапазон звуков водоема от 200 Гц до 13 кГц.

Каждый вид рыбы издает звуки своей частоты, также как и привлекают ее звуки своей частоты. Промысловики определяют по частоте, издаваемой стаей рыб, вид рыбы и ее количество.

На рис. 2.38 показана схема электронной приманки. Она состоит из мультивибратора на элементах DD1.1, DDI.2 и формирователя короткого импульса на элементах DD1.3, DDI.4. Мультивибратор определяет частоту излучения, которую можно плавно изменять переменным резистором R2.

Печатная плата приманки для рыб

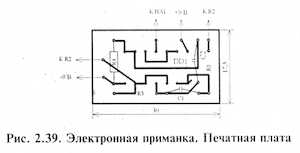

На рис. 2.39 показана разводка печатной платы электронной приманки. Устройство собирают в любой пластмассовой коробке, где размещают батарею типа 6F22 (Крона) и переменный резистор с «клювиком».

Для «клювика» желательно нанести цифровые метки, чтобы при удачной поклевке в один день, в следующий раз можно было сразу выставить необходимую частоту. Излучатель необходимо хорошо герметизировать силиконовым герметиком или эпоксидной смолой. Герметизируют только края мембраны и соединения проводов.

Сама мембрана должна иметь контакт с водой, поэтому ее желательно покрыть тонким слоем водостойкого лака. Провод необходимой длины проверяют на целостность изоляции. Для этого его опускают в подсоленную воду и измеряют сопротивление между водой и жилой провода. Оно должно быть большим (МОм). Начинают подбор частоты с более низкой, т. е. движок резистора R2 должен находиться в крайнем правом положении (по схеме).

Устройство потребляет малый ток и батареи хватает надолго, но громкость со временем уменьшается. Выключатель питания лучше не устанавливать, а после окончания рыбалки отключать батарею и устанавливать в корпус без контакта с разъемом. Это поможет сохранить батарею при случайном включении выключателя питания во время транспортировки.
